اره فارسی بر یکی از ابزار های مهم برای کاربا چوب می باشد و اغلب نجارها و نصاب ها نیاز به این ابزار دارند . دلیل این که این ابزار این قدر مورد توجه قرار گرفته دقت بالا در برش و برش دادن در حالات و زوایای مختلف می باشد .

فارسی بر ها در مدل ها و سایز های مختلف ارائه شده اند که از نظر سایز عموما از سایز تیغه 185 م م شروع و تا 300 م م ادامه دارند .

فارسی بر ها به غیر از سایز از لحاظ کشویی و ثابت بودن هم متفاوت هستند .

مدل های ثابت و متحرک دارای عمق یکسان هستند ولی تفاوت آنها در عرض برش هست که در مدل کشویی عرض برش آنها از مدل ثابت خیلی بیشتر می باشد . همین امر باعث شده مدل های کشویی فروش بیشتری داشته باشند .

تفاوت دیگر بین این دو مدل این که مدل کشویی دارای دقت بالاتر است ولی در مدل ثابت بخصوص مدل های بزرگ رود تر دقت خود را از دست می دهد .

در فارسی بر های کشویی 2 مدل برش که یکی زاویه صفحه تغییر می کند و مدلی که بازویی صفحه به آن متصل است را می توانیم زاویه بدهیم . در مورد صفحه اره فارسی بر عموما به چپ و راست مندرج است و می توان به دو طرق زاویه داد ولی در مورد بازویی این چنین نیست و در مدل های بزرگ 300 م م می توان زاویه 2 طرف به چپ و راست داد .

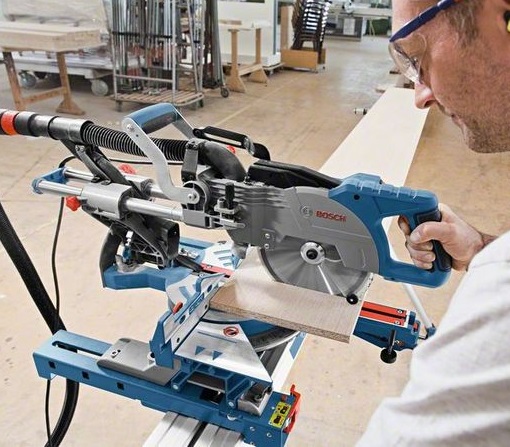

gcm 80 sj یک میان رده عالی برای انجام برش های طولی و مورب با مسیر برش مستقیم، در چوب سخت و نرم و نئوپان در نظر گرفته شده است. زاویه های مورب افقی 47-تا 47+ درجه و نیز زاویه های مورب عمودی از 0 تا 45+ درجه قابل تنظیم می باشند.

در صورت استفاده از تیغه اره های مناسب، برش پروفیل های آلومینیوم و پلاستیک امکان پذیر است.

مواردی که دانستن آن مفید است

• دور دستگاه و تیغه باید باهم مطابقت داشته باشد .ویا دور دستگاه از تیغه بیشتر باشد
• برای محاسبه عمق برش قطر تیغه دستگاه را تقسیم بر 3 کتید
• در انتخاب تیغه دقت کنید برای هر نوع برش تیغه متفاوتی وجود دارد
• برخی از تیغه ها به گونه ای طراحی شده اند که صدا را در حین گردش به حداقل می رساند و قیمتی بالاتر دارند .

 نصب میز کشویی برای گسترش کفی اره

میز اره را می توان به کمک میز کشویی برای گسترش کفی از راسمت چپ یا راست گسترش داد. میز کشویی برای گسترش کفی اره را تا انتها به طرف سوراخ های واقع بر میز اره برانید. ابزار برقی را طوری کج کنید تا بتوانید دو پیچ چهارسوی قفل در برابر پرت شدن به بیرون ارسال شده را نصب کنید. پیچ های چهار سو را در رزوه واقع در میز کشویی برای گسترش کفی اره بپیچانید و با پیچ گوشتی چهارسو سفت کنید. ابزار برقی را برگردانید و پیچ های نگهدارنده را جهت تثبیت میز کشویی برای گسترش کفی اره در رزوه منظور شده روی میز اره بپیچانید.

نصب در محل ثابت یا متغیر

برای تضمین استفاده مطمئن از این ابزار برقی، باید ابزار برقی را پیش از شروع به کار روی یک سطح صاف و ثابت کاری (بعنوان مثال روی یک میز کار) نصب کنید.

نصب به روی میز کار

ابزار برقی را به وسیله پیچ های اتصال مناسب روی سطح کار محکم کنید. برای این منظور از سوراخ های موجود استفاده کنید.

میز  کار GTA بوش با قابلیت تنظیم ارتفاع پایه ها، استقرار ابزار برقی را روی هر سطحی امکان پذیر میسازد. پایه های قطعه کار میز کار، جهت پشتیبانی هنگام کار با قطعات بلند مورد استفاده قرار می گیرند.

مکش گردوغبار توسط مکنده مجزا

برای ایجاد مکش میتوانید روی محل خروج تراشه و خاک اره یک شلنگ مکش گردوغبار وصل کنید. شلنگ مکش را به محل خروجی تراشه متصل کنید. دستگاه مکنده باید برای قطعه کار موردنظر مناسب باشد. برای مکش گردوغباری که برای سلامتی مضر هستند و یا برای مکش تراشه های خشک باید از یک دستگاه مکنده مخصوص استفاده کنید.

تعویض تیغه اره

فقط از تیغه های اره ای استفاده کنید که حاکثر سرعت مجاز آن ها از سرعت در حالت آزاد ابزار برقی شما بیشتر باشد. همچنین تیغه هایی که دارای مشخصات و ارقام فنی مندرج در دفترچه راهنما محصول باشند. استفاده از تیغه اره متناسب با جنس قطعه از داغ شدن بیش از حد دندانه های اره هنگام اره کاری جلوگیری میکند.

نحوه باز کردن تیغه اره

ابزاربرقی را در وصعیت آماده به کار قرار دهید. پیچ آلن را با آچار آلن بپیچانید و همزمان قفل کننده محور دستگاه را فشار دهید تا جا بیفتد.

قفل کننده محور دستگاه را در حالت فشرده نگه دارید و پیچ را در جهت عقربه ساعت به سمت بیرون بچرخانید (رزوه چپ). فلنچ مهار را بردارید. کلید ضامن را فشار دهید و حفاظ ایمنی متحرک را تا انتها به سمت عقب بچرخانید. حفاظ ایمنی متحرک را در این موقعیت نگه دارید و تیغه اره را جدا کنید. حفاظ ایمنی متحرک را دوباره آهسته به پایین برانید.

نصب تیغه اره

هنگام نصب تیغه توجه داشته باشید که جهت برش (تیز) دندانه های تیغه اره (جهت فلش روی تیغه اره)، با جهت فلش روی قاب محافظ مطابقت داشته باشد.

در صورت لزوم پیش از نصب، تمام قطعات مونتاژ را تمیز کنید. کلید ضامن را فشار دهید، حفاظ ایمنی متحرک را تا انتها به پایین برانید و آن را در این موقعیت نگه دارید. تیغه جدید را روی فلنچ مهار داخلی قرار دهید. حفاظ ایمنی متحرک را دوباره آهسته به پایین برانید. فلنچ مهار و پیچ را قرار دهید. قفل کننده محور دستگاه را فشار دهید تا جا بیفتد و پیچ را خلاف جهت عقربه ساعت سفت کنید.

قفل ایمنی حمل و نقل

قفل ایمنی امکان جابجایی راحت ابزار برقی را در هنگام حمل و نقل آن به نقاط مختلف کاری، برای شما فراهم میسازد.

نحوه آزادسازی ابزار برقی

بازوی ابزار را روی دسته کمی به پایین فشار دهید تا از ایجاد فشاربکاهید. قفل ایمنی را کاملاً به بیرون بکشید. بازوی ابزار را آهسته به طرف بالا ببرید.

نحوه ایمن نمودن ابزار برقی

پیچ تثبیت را در صورت گیر کردن آن به تجهیزات کشویی باز کنید. بازوی ابزار را به طور کامل به سمت جلو بکشید و برای محکم شدن تجهیزات کشویی، پیچ تثبیت را دوباره محکم کنید. جهت قفل کردن میز اره پیچ تثبیت را سفت کنید. کلید ضامن را فشار دهید و بازوی ابزار را توسط دسته آهسته به پایین برانید. بازوی ابزار را آنقدر به پایین برانید تا قفل ایمنی حمل و نقل کاملاً به داخل فشرده شود. بازوی ابزار اکنون به طور مطمئن برای حمل و نقل قفل شده است.

هنگام برش زاویه های مورب عمودی باید خط کش راهنمای قابل تنظیم را حرکت دهید. پیچ قفل کننده را با آچار آلن ارسالی باز کنید. دو پیچ اتصال بیرونی نباید باز شوند! خط کش راهنمای قابل تنظیم را به طور کامل به سمت بیرون بکشید. پیچ قفل کننده را دوباره محکم کنید. پس از انجام برش زاویه مورب عمودی، خط کش راهنمای قابل تنظیم را دوباره به عقب برگردانید (پیچ قفل کننده را آزاد کنید، خط کش راهنما را به طور کامل به داخل هدایت کنید، پیچ قفل کننده را دوباره محکم کتید).

گسترش دادن میز اره

قسمت انتهایی قطعه کارهای بلند باید توسط زیرسری یا پایه مهار شوند. میز اره را میتوان به کمک زیر سری های میز اره از سمت چپ یا راست گسترش داد. پیچ دستی را آزاد کنید. زیر سری ها را به اندازه دلخواه به بیرون بکشید. برای ثابت کردن میز اره، پیچ دستی را دوباره محکم کنید.

برای تضمین حداکثر ایمنی کاری باید قطعه کار را همواره خوب مهار کنید. از کار روی قطعات کوچکی که قابل مهار کردن نیستند، خودداری کنید. قطعه کار را محکم به گونیا فشار دهید. گیره پیچی ارسالی را در سوراخ های تعبیه شده قرار دهید. میله رزوه دار گیره پیچی را با ارتفاع قطعه کار مطابقت دهید. میله رزوه دار را سفت و به این ترتیب قطعه کار را تثبیت کنید.

تنظیم کردن زاویه برش مورب عمودی و افقی

برای تضمین انجام برش های دقیق، باید بعد از کاربرد مستمر ابزاربرقی، تنظیمات پایه و اولیه ابزار برقی را کنترل نموده و در صورت لزوم تنظیم و اصلاح کنید.

پیچ تثبیت و دسته اهرم را همیشه قبل از اره کاری سفت کنید. در غیر اینصورت امکان گیر کردن تیغه اره در قطعه کار وجود دارد.

تنظیم کردن زاویه برش مورب افقی

زاویه مورب افقی را میتوان در یک محدوده از 47 درجه (از سمت چپ) تا 47 درجه (از سمت راست) تنظیم کرد. پیچ تثبیت را در صورت محکم بودن، شل کنید. اهرم را به سمت بالا بکشید، میز اره را با استفاده از پیچ تثبیت به سمت چپ یا راست بچرخانید و به کمک نشانگر زاویه، زاویه مورب افقی مورد نظر را تنظیم کنید. پیچ تثبیت را دوباره محکم کنید. برای تنظیم سریع و دقیق، زاویه برش های مورب افقی، که اغلب مورد استفاده قرار میگیرند، این زوایا به صورت شیارهایی برروی میز اره از پیش در نظر گرفته شده اند:  چپ و راست 15،22.5 و 45 درجه

پیچ تثبیت را در صور محکم بودن، شل کنید. اهرم را فشار دهید و میز اره کاری را تا شیار موردنظر به سمت چپ یا راست بچرخانید. اهرم را مجدداً رها کنید. اهرم باید کاملاً به طور محسوس در داخل شیار قرار بگیرد. پیچ تثبیت را دوباره سفت کنید.

تنظیم زاویه مورب عمودی

زاویه برش مورب عمودی را میتوان در محدوده 0 تا 45 درجه تنظیم کرد. گونیای قابل تنظیم را به طور کامل به سمت بیرون بکشید. اهرم مهار را باز کنید. بازوی ابزار را روی دستگیره بچرخانید، تا نشانگر زاویه، زاویه مورب عمودی موردنظر را نشان دهد. بازوی ابزار را در این حالت نگه دارید و دستگیره چرخان را دوباره محکم کنید.

برای تنظیم سریع و دقیق زاویه های استاندارد 0 و 45 درجه شیارهای نهایی برروی بدنه در نظرگرفته شده است.

محدود کننده جریان برق راه اندازی

محدودکننده الکترونیکی جریان برق راه اندازی، توان ابزار برقی را هنگام روشن کردن آن محدود ساخته و امکان کارکرد دستگاه را تحت فیوز 16 آمپر فراهم میکند.

برای برش به کمک تجهیزات کشویی (قطعات کار عریض) پیچ تثبیت را در صورت سفت بودن بازکنید. درصورت نیاز، زاویه مورب افقی و یا عمودی دلخواه را تنظیم کنید. قطعه کار را محکم به خط کشی های راهنما فشاردهید. قطعه کار را متناسب با ابعاد مربوطه به خوبی تثبیت کنید. بازوی ابزار را تا حدی از خط کش های راهنما دورکنید تا تیغه جلوی قطعه کار قرار گیرد. ابزار برقی را روشن کنید. کلید ضامن را فشارداده و بازوی ابزار را توسط دسته آهسته به پایین برانید. اکنون بازوی ابزار را در جهت خط کش های راهنما فشار داده و قطعه کار را با وارد کردن فشاری یکنواخت، برش دهید.

ابزار برقی را خاموش کنید و منتظر بمانید که تیغه اره به طور کامل متوقف شود. بازوی ابزار را آهسته به طرف بالا هدایت کنید.

اره کردن بدون حرکت کشویی

برای برش های بدون حرکت طولی (قطعات کوچک) پیچ تثبیت را در صورت سفت بودن شل کنید. بازوی ابزار را تا انتها در جهت خط کش های راهنما برانید و پیچ تثبیت را دوباره سفت کنید. در صورت نیاز، زاویه مورب افقی و یا عمودی دلخواه را تنظیم کنید. قطعه کار را محکم به خط کش های راهنما فشار دهید. قطع هکار را متناسب با ابعاد مربوطه به خوبی تثبیت کنید. ابزار برقی را روشن کرده و کلید ضامن را فشار دهید تا بازوی ابزار را توسط دسته آهسته به پایین برانید. قطعه کار را با کششی یکنواخت اره کنید. ابزار برقی را خاموش کرده و منتظر بمانید که تیغه اره به طور کامل متوقف شود. بازوی ابزار را آهسته به طرف بالا هدایت کنید.

حداکثر قطعات کار:

در بریدن قطعات کاری خمیده یا قطعات گرد، باید با مهار کردن صحیح از لغزیدن قطعه کار جلوگیری کنید. در خط برش نباید هیچ فاصله یا شکافی مابین قطعه کار، خط کش راهنما و میز اره وحود داشته باشد. در صورت لزوم باید یک گیره نگهدارنده ویژه درست کنید.

تعویض صفحه ها

صفحات ممکن است بعد از استفاده طولانی از دستگاه، مستهلک شوند. صفحه های آسیب دیده را تعویض کنید. ابزار برقی را در وضعیت آماده به کار قرار دهید. پیچ ها را با آچار آلن باز کنید و صفحات مونتاژ قدیمی را خارج کنید. صفحه مونتاژ جدید سمت راست را جاگذاری کرده و با پیچ  تا حد ممکن به طرف راست بپیچانید به طوریکه در تمام مسیر حرکت طولی ممکن، تیغه اره با صفحه مونتاژ تماس پیدا نکند.مراحل کار را به طور مشابه برای صفحه مونتاژ جدید در سمت چپ، تکرار کنید.

برای تضمین انجام برش های دقیق، باید بعد از کاربرد مستمر ابزار برقی، تنظیمات پایه و اولیه ابزار برقی را کنترل نموده و در صورت لزوم تنظیم و اصلاح کنید.

تنظیم زاویه برش فارسی عمودی استاندارد 0 درجه

میز اره را تا فرورفتگی برای 0 درجه بچرخانید. اهرم باید کاملاً داخل بریدگی مربوطه جا بیفتد.

یک زاویه سنج را روی 90 درجه تنظیم کنید و بر میز اره قرار دهید. پای زاویه سنج باید با تیغه اره روی کل طول مسطح شود.

برای تنظیم اهرم مهار را باز کنید. مهره پیچ نگهدارنده را با یک آچار رینگی یا تخت معمولی شل کنید (10mm). پیچ نگهدارنده را انقدر به درون یا بیرون بچرخانید تا پیه گونیا تاشو با تیغه اره اره در تمام مسیر حرکت طولی مماس شود. اهرم نگهدارنده را دوباره سفت کنید. سپس مهره پیچ نگهدارنده را دوباره سفت کنید. چنانچه نشانگر زاویه پس از تنظیم، با عدد 0 درجه صفحه مدرج در یک راستا نباشد، پیچ را با یک پیچ گوشتی چهارسو معمولی باز کنید و نشانگر زاویه را در امتداد عدد 0 درجه صفحه مدرج تنظیم کنید.

تنظیم زاویه برش مورب عمودی استاندارد 45 درجه

میز اره را تا شیار 0 درجه بچرخانید. اهرم باید کاملاً به طور محسوس در داخل شیار قرار بگیرد. اهرم نگهدارنده را تا انتها به سمت چپ هدایت کنید (45درجه).

یک زاویه سنج را روی 45 درجه تنظیم کنید و بر میز اره قرار دهید. پای زاویه سنج باید با تیغه اره در کل طول منطبق باشد.

برای تنظیم اهرم نگهدارنده ر شل کنید. مهره پیچ نگهدارنده را با یک آچار رینگی یا تخت شل کنی (10 میلیمتر). پیچ نگهدارنده را آنقدر به درون یا بیرون بچرخانید تا پای زاویه سنج با تیغه اره در کل طول منطبق شود. اهرم نگهدارنده را دوباره محکم کنید. سپس مهره پیچ نگهدارنده را دوباره سفت کنید.

چنانچه نشانگر زاویه پس از تنظیم با علامت زاویه 45 درجه در درجه بندی در یک خط قرار نگیرند، ابتدا تنظیم علامت زاویه را یکبار دیگر کنترل کنید. سپس تنظیم زاویه برش فارسی عمودی 45 درجه را تکرار کنید.

تنظیم نشانگر زاویه (افقی)

ابزار برقی را در وضعیت آماده برای انجام کار قرار بدهید. میز اره را تا شیار 0 درجه بچرخانید. اهرم باید بطور محسوس در داخل شیار قرار بگیرد.  نشانگر زاویه باید با عدد 0 درجه صفحه مدرج در یک خط باشد. برای تنظیم پیچ را با یک آچار پیچگوشتی چهارسو شل کنید و نشانگر زاویه را در امتداد عدد 0 درجه مدرج تنظیم کنید. پیچ مربوطه را مجدداً محکم کنید.
