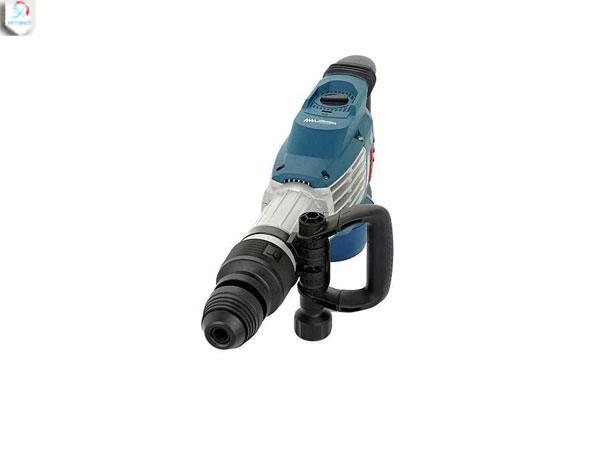

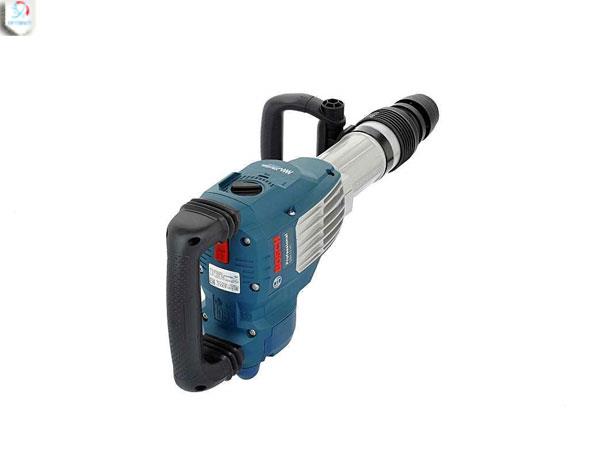

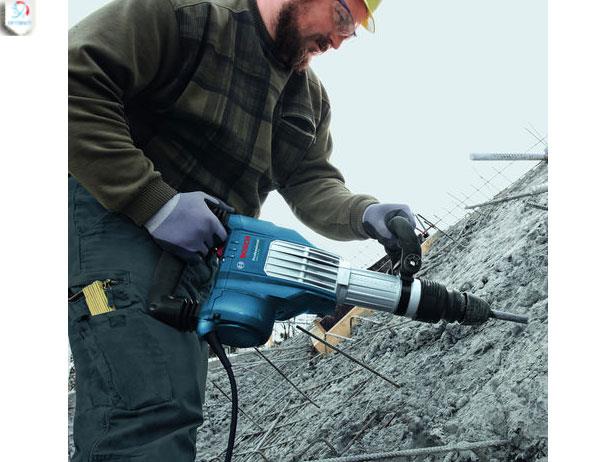

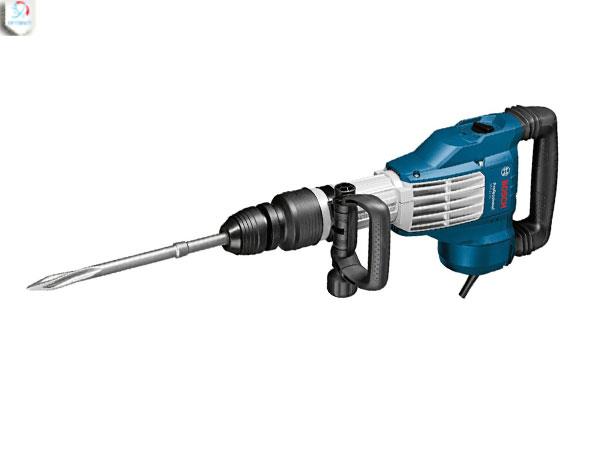

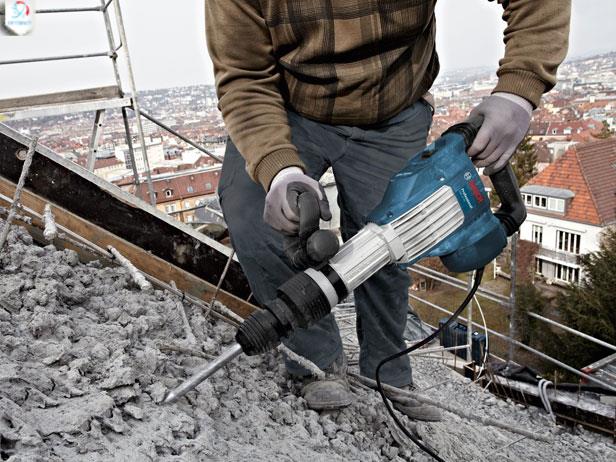

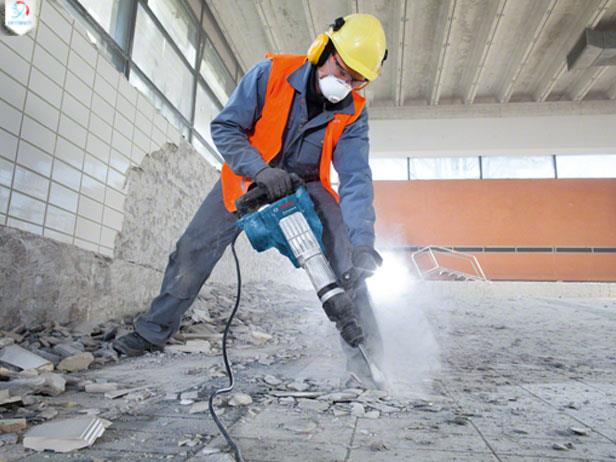

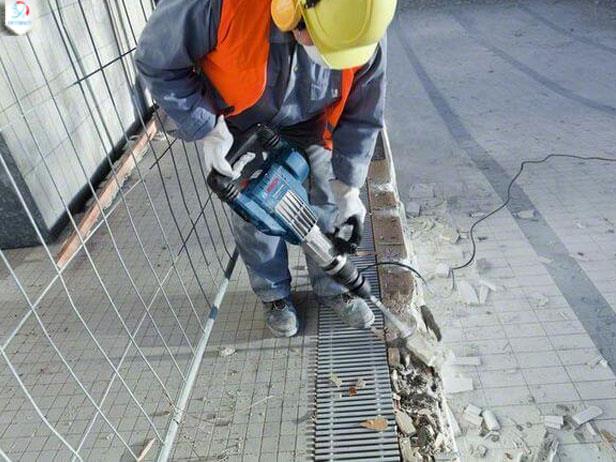

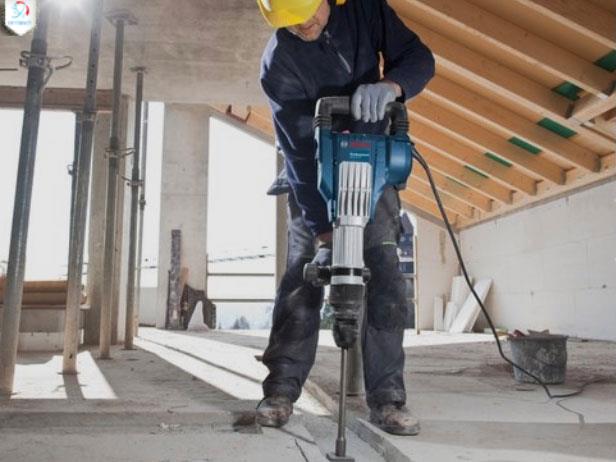

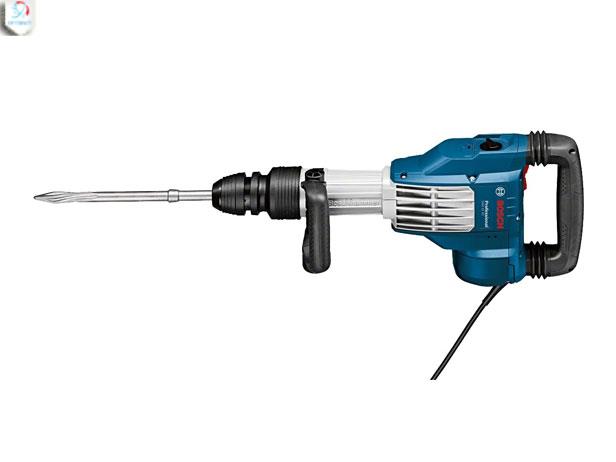

این ابزار برقی برای قلم کاری (قلم زنی) در بتن ، آجر، سنگ و آسفالت مناسب بوده و همچنین با استفاده از متعلقات مناسب برای فروکردن مواد و متراکم نمائی کردن مناسب است.
از امکانات این ابزار میتوان به کلاهک محافظت در برابر گردوغبار، رینگ تنظیم قلم، نشانگر سرویس، کاهش دهنده لرزش و ارتعاش، دکمه چرخشی برای انتخاب تعداد ضربه، دسته کمکی اشاره کرد.
از ابزار برقی تنها با دسته کمکی استفاده کنید.
دسته کمکی را میتوان به دلخواه جهت بدست آمدن حالت کاری مطمئن و راحت چرخاند. مهره آچ دار را باز کرده، دسته کمکی را حرکت دهید تا محور دستگاه را به حالت دلخواه ببرید و مهره آج دار را مجدداً سفت کنید.
تعویض ابزار

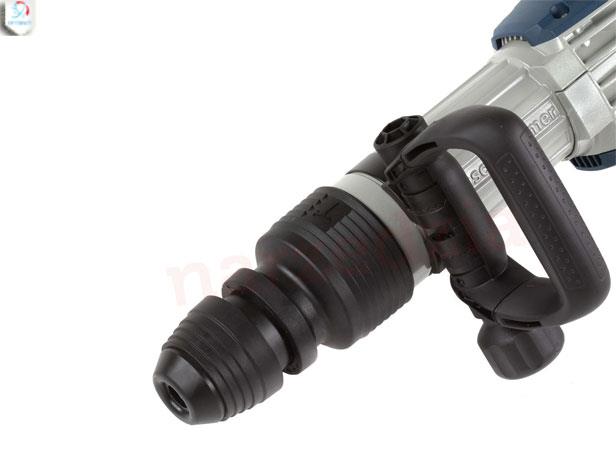

توسط ابزارگیر SDS-max میتوان ابزار را آسان و راحت بدون استفاده از سایر ابزارآلات عوض کرد. درپوش حفاظتی گردوغبار از نفوذ گردوغبار مته کاری در گیرنده ابزار در حین کار به طور عمده جلوگیری میکند. هنگام قرار دادن ابزار دقت کنید که درپوش حفاظتی گردوغبار آسیب نبیند.
نحوه قرار دادن قلم مورد استفاده
انتهای ابزار را برای جاگذاری آن تمیز کرده و آن را کمی چرب کنید.
ابزار مورداستفاده را با چرخش در داخل ابزارگیر قرار دهید، تا خود به خود در دستگاه قفل شود. با کشیدن ابزار، قفل شدن آن را امتحان کنید. برای برداشتن قلم هم آداپتور قفل را به عقب رانده و ابزار را چرخان از ابزارگیر بردارید.
راه اندازی و نحوه کاربرد دستگاه
به ولتاژ شبکه برق توجه کنید! ولتاژ منبع جریان برق باید با مقادیر موجود روی برچسب ابزار برقی مطابقت داشته باشد. ابزارهای برقی را که با ولتاژ 230V ولت مشخص شده اند، می توان تحت ولتاژ بکار برد.
جهت راه اندازی ابزار برقی، کلید خاموش/ روشن را به موقعیت "1" برانید.
جهت خاموش کردن ابزار برقی کلید خاموش/ روشن را به موقعیت "0" برانید.
تنظیم تعداد ضربه
به وسیله تنظیم کننده الکترونیک میتوان تعداد ضربه را بدون درجه بندی و متناسب با جنس و ساختار قطعه کار انتخاب نمود.
تثبیت کننده الکترونیک، تعداد ضربه انتخاب شده را بین حالت آزاد و کار تقریباً ثابت نگه میدارد. تعداد ضربه را با دکمه چرخشی مطابق با جنس کار انتخاب کنید.
تغییر حالت قلم vario lock
شما میتواننید قلم را در 12 حالت تغییر دهید. به این ترتیب میتوانید بهترین حالت کار را انتخاب کنید. قلم را در ابزارگیر دستگاه قرار دهید. رینگ تغییر قلم را به جلو برانید و با رینگ، قلم را به حالت دلخواه بچرخانید.رینگ را رها کرده و قلم را بچرخانید تا جا بیفتد.
تنها ابزار تراش و قلم زنی تیز نتایج خوبی بدست میدهد. بنابراین ابزار قلم کاری را به موقع تیز کنید. این کار باعث افزایش طول عمر ابزار شده و نتیجه کاری خوبی به همراه دارد.
سایشکاری دوباره
ابزارهای قلم کاری را به وسیله صفحه ساب، مثلاً با کوراندوم مرغوب (یک نوع سنگ معدنی بسیار سخت) تحت جریان منظم آب تیز کنید. دقت کنید که لبه ها سوخته نباشند، این به سختی ابزار قلم کاری صدمه میزند.
نمایشگر سرویس
در صورت تمام شدن ذغال، ابزار برقی به طور اتوماتیک خاموش میشود. این مورد حدود 8 ساعت زودتر با روشن شدن یا چشمک زدن نشانگر سرویس نشان داده میشود. این ابزار برقی باید جهت سرویس و نگهداری به مراکز خدمات مشتریان فرستاده شود.
اگر نشانگر سرویس در فواصل منظم چشمک بزند، ابزار برقی معیوب است. در این صورت استفاده از ابزار برقی را متوقف کنید.
