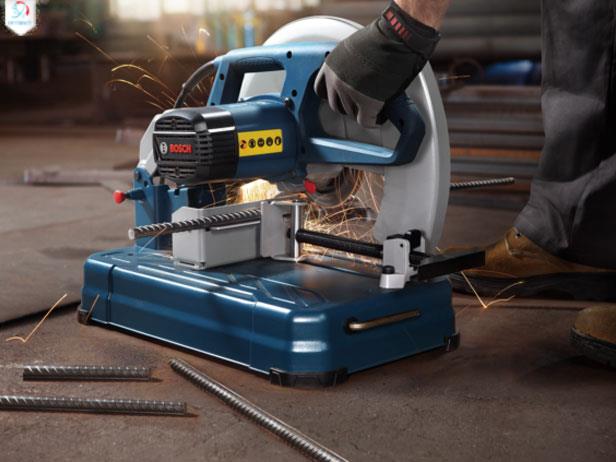

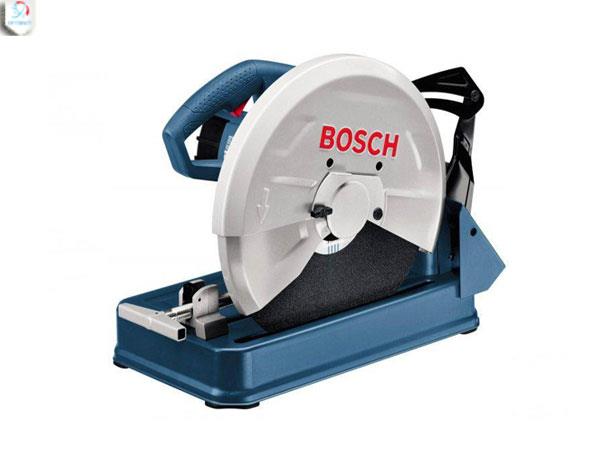

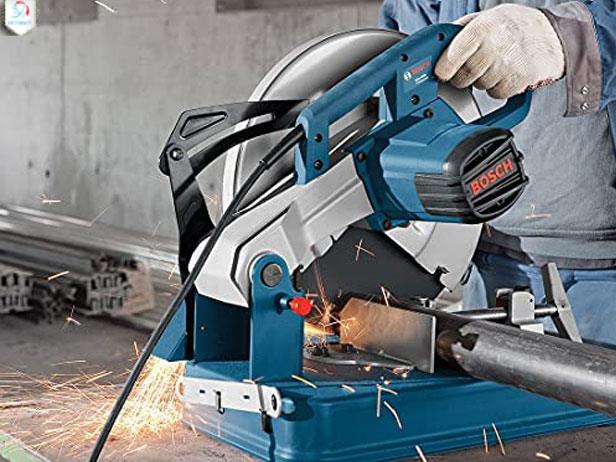

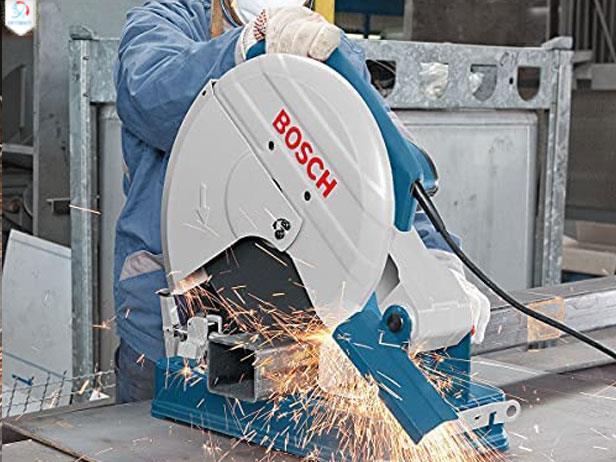

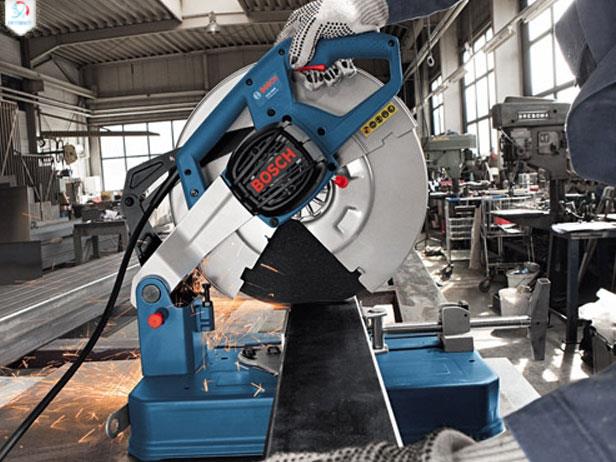

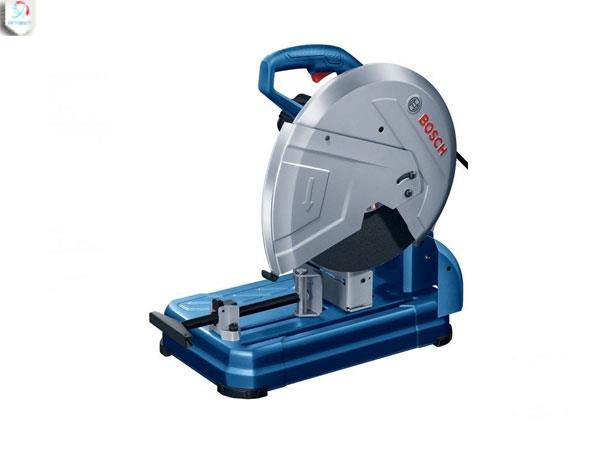

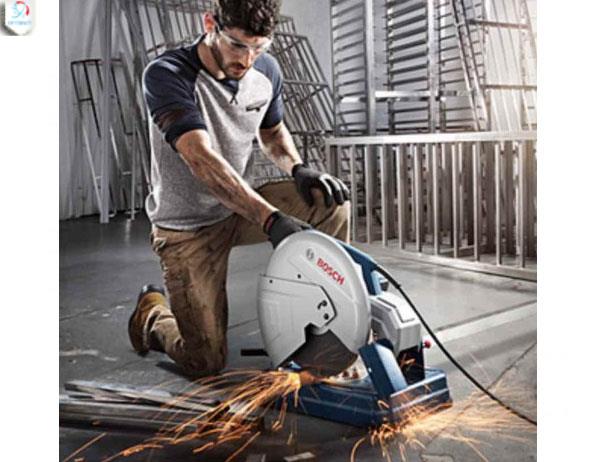

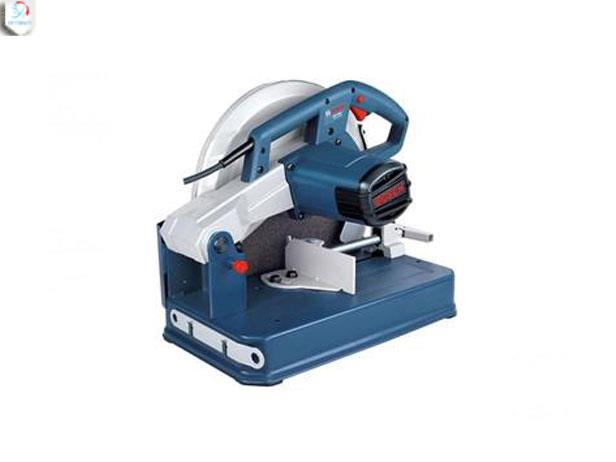

این ابزار برقی در حالت ایستاده به کمک صفحه برش جهت ایجاد برش های طولی و منحنی در یک خط مستقیم با زاویه برش فارسی تا 45 درجه در مواد فلزی بدون استفاده از آب در نظر گرفته شده است. استفاده از صفحات برش الماسه مجاز نیست.
حداکثر قطر صفحه برش 355 میلی متر، حداقل قطر صفحه 3 میلی متر و قطر سوراخ میانی برابر با 25.4 میباشد.
نحوه باز کردن و برداشتن صفحه برش
ابزار برقی را در وضعیت آماده برای انجام کار قرار دهید. قاب محافظ خودکار 4 را تا نقطه ایست به طرف عقب بگردانید. پیچ آلن را با آچار آلن باز کرده و همزمان قفل کننده محور دستگاه را فشار دهید تا جا بیفتد. قفل محور را در حالت فشار داده نگهدارید و پیچ سر شش گوش را بیرون بیاورید.ابتدا واشر و فلانژ نگهدارنده سپس صفحه برش را بردارید.
نحوه مونتاژ صفحه برش
صفحه برش جدید را برروی محور ابزار طوری قرار دهید که برچسب آن به سمت بازوی ابزار نباشد. فلانژ مهار (مهره رو) را قرار داده و واشر و پیچ شش گوش را روی آن نصب کنید. قفل کننده محور دستگاه را فشار دهید تا جا بیفتد و پیچ را در جهت عقربه های ساعت سفت کنید. (گشتاور بستن پیچ بطور تقریبی 18-20 نیوتن متر است). قاب محافظ خودکار را آهسته به طرف پائین هدایت کنید تا صفحه برش کاملاً پوشیده شود. ازعملکرد صحیح و بدون ایراد قاب محافظ خودکار اطمینان حاصل کنید. پس از نصب صفحه برش و پیش از روشن کردن اره ، ابتدا کنترل کنید که صفحه برش بدرستی نصب شده و بطور آزاد قابل چرخش باشذ.
تنظیم زاویه برش فارسی
زاویه برش فارسی را میتوان از محدوده 0 درجه تا 45 درجه تنظیم کرد. مقادیر مهم تنظیم زاویه بوسیله علامتگذاری روی راهنمای زاویه برش مشخص شده اند. وضعیت 0 و 45 درجه هر یک به وسیله نقطه ایست در حالت نهائی تعیین میشوند. پیچ های تنظیم نقاله را با آچار آلن ارسالی (8 میلیمتر) شل کنید. زاویه موردنظر را تنظیم کنید و هردو پیچ تثبیت را مجدداً محکم کنید.
جابجا کردن خط کشی راهنمای زاویه برش
برای برش قطعات کاری با پهنای بیش از 140 میلی متر، میتوانید خط کش راهنمای زاویه برش را به طرف عقب جابجا نموده و قرار بدهید. پیچ های تنظیم نقاله را با آچار آلن بپیچانید. خط کش راهنمای زاویه برش را بر حسب فاصله موردنظر به اندازه یک یا دوسوراخ موجود به طرف عقب جابجا کنید. زاویه موردنظر را تنظیم و هردو پیچ تثبیت را مجدداً محکم کنید.

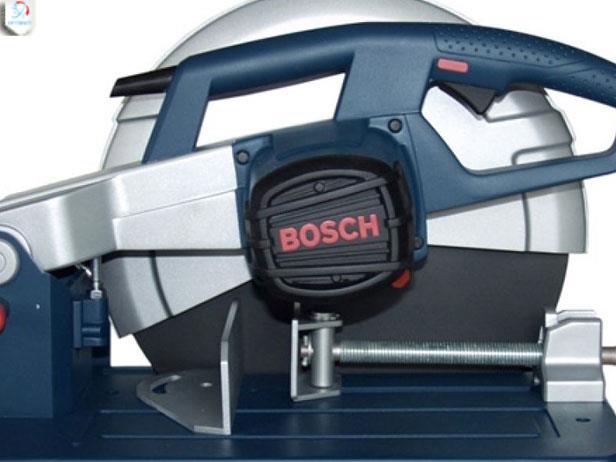

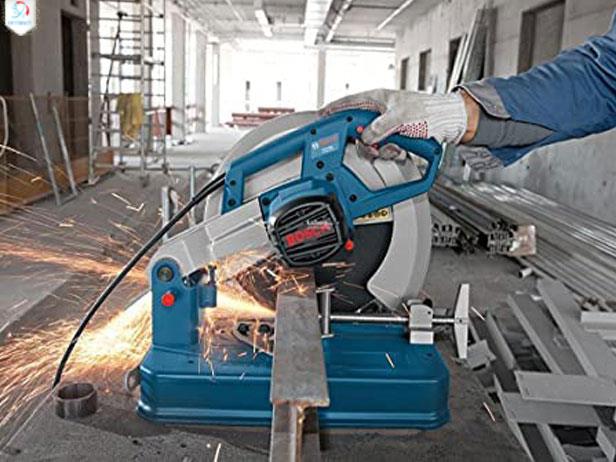

برای تضمین حداکثر ایمنی کاری باید قطعه کار را همواره خوب مهار کنید. از کار به روی قطعاتی که به دلیل کوچک بودن قابل مهار کردن نیستند خودداری کنید. قطعه کار را مقابل راهنمای زاویه برش قرار بدهید. محور نگهدارنده را به طرف قطعه کار هدایت کنید و به کمک دسته محور نگهدارنده 10 قطعه کار را محکم تثبیت کنید.
نکته : بنا به دلایل ایمنی، کلید قطع و وصل را نمیتوان تثبیت و قفل کرد، بلکه باید آن را در حین کار همواره در حالت فشرده نگهداشت.
ابعاد مجاز برای قطعات کار :
