این ابزار برقی به عنوان یک دستگاه ثابت، برای انجام برش های مستقیم طولی و عرضی در چوب در نظر گرفته شده است. زاویه مورب افقی 52- تا +60 درجه و نیز زاویه های مورب عمودی 47 درجه( ازچپ) تا 47 درجه (از راست) قابل تنظیم میباشد.
قدرت این ابزار برقی طوری طراحی شده است که برای اره کردن و برش چوب های سخت و نرم، مانند تخته های خرده چوب (نئوپان) و تخته های چندلایی مناسب است.
در صورت استفاده از تیغه اره های مناسب، برش پروفیل های آلومینیوم و پلاستیک امکان پذیر است. این محصول بر اساس استاندارد EN 50689 یک محصول لیزری مخصوص مصرف کننده عادی است.
برای تضمین استفاده مطمئن از این ابزار برقی، باید ابزار برقی را پیش از شروع به کار روی یک سطح صاف و ثابت کاری نصب کنید.
میز کار GTA بوش با قابلیت تنظیم ارتفاع پایه ها، استقرار ابزار برقی را به روی هر سطحی امکان پذیر میسازد. پایه های قطعه کار میز کار، جهت پشتیبانی هنگام کار با قطعات بلند مورد استفاده قرار میگیرند.
گرد وغبار موادی مانند رنگ های دارای سرب، بعضی از چوب ها، مواد معدنی و فلزات میتوانند برای سلامتی مضر باشند. دست زدن و یا تنفس کرد نگردو خاک ممکن است باعث بروز آلرژی و یا بیماری مجاری تنفسی شخص استفاده کننده و یا افرادی که در آن نزدیکی میباشند، بشود.
گردوغبارهای مخصوصی مانند گرددوغبار درخت بلوط و یا درخت راش سرطان زا هستند، بخصوص ترکیب آن ها با سایر موادی که برای کار به روی چوب به کاربرده میشوند. فقط افراد متخصص مجازند با موادی که دارای آزبست میباشند کار کنند.
حتی الامکان از یک دستگاه مکش مناسب و درخور ماده استفاده کنید.
توجه داشته باشید که محل کار شما از تهویه هوای کافی برخوردار باشد.
برای ایجاد مکش میتوانید روی محل خروج تراشه و خاک اره یک شلنگ مکش گردوغبار نیز وصل کنید.
دستگاه مکنده باید برای قطعه کار موردنظر مناسب باشد.
فقط از تیغه اره هایی استفاده کنید که حداکثر سرعت مجاز آن ها از سرعت در حالت آزاد ابزار برقی شما بیشتر باشد.
نصب با پین SDS
درمورد برش های مورب عمودی و استفاده از پین SDS باید قبل از اره کاری، از تنظیم بودن خط کش تعیین کننده عمق سوراخ اطمینان حاصل کنید تا پین SDS هیچگاه نتواند با سطح قطعه کار تماس پیدا کند. این امر از آسیب دیدن پین SDS و یا قطع هکار جلوگیری میکند.
نحوه جداکردن تیغه اره
ابزار برقی را در وضعیت آماده برای انجام کار قرار دهید.
حفاظ ایمنی متحرک را به عقب برچخانید و آن را در این موقعیت نگهدارید.
پین SDS را بچرخانید و همزمان قفل کننده محور دستگاه را فشار دهید تا جا بیفتد.
قفل کننده محور دستگاه را فشرده نگه دارید و پین SDS در جهت چرخش عقربه های ساعت باز و جدا کنید(رزوه چپ).
فلنچ مهار را بردارید. تیغه اره را جدا کرده و حفاظ ایمنی متحرک را دوباره آهسته به سمت پایین هدایت کنید.
نحوه نصب تیغه اره
هنگام نصب تیغه اره توجه داشته باشید که جهت برش (تیزی) دندانه های تیغه اره (جهت فلش روی تیغه اره) با جهت فلش روی قاب محافظ مطابقت داشته باشد.
در صورت لزوم، پیش از نصب تمام قطعات نصب را تمیز کنید.
حفاظ ایمنی متحرک را به عقب بچرخانید و آنرا در این موقعیت نگه دارید.
تیغه اره جدید را روی فلنچ مهار داخلی قرار دهید.
فلنچ مهار و پین SDS را قرار دهید. قفل کننده محور دستگاه را فشار دهید تا جا بیفتد و پین SDS را خلاف جهت چرخش عقربه های ساعت محکم ببندید.
حفاظ ایمنی متحرک را دوباره آهسته به سمت پایین هدایت کنید.
تنظیم زاویه مورب افقی
برای تضمین انجام برش های دقیق، باید بعد از کاربرد مستمر ابزار برقی، تنظیمات پایه و اولیه ابزار برقی را کنترل نموده و در صورت لزوم تنظیم و اصلاح کنید.
پیش از تنظیم زاویه مورب، میز کشوئی برای گسترش کفی اره را بکشید و خط کش راهنمای قابل تنظیم را به طور کامل بیرون بیاورید.
تنظیم زاویه های فارسی افقی استاندارد

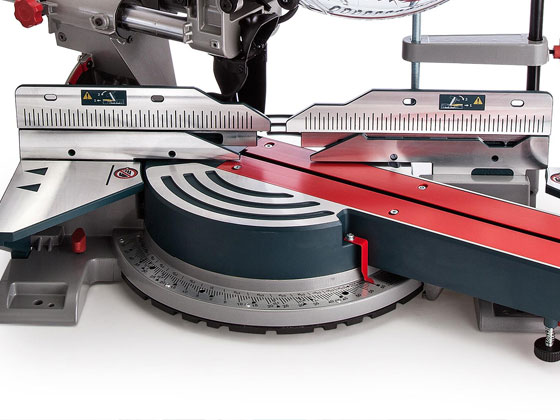

برای تنظیم سریع و دقیق، زاویه برشهای مورب افقی، که اغلب مورد استفاده قرار میگیرند. این زوایا به صورت شیارهایی برروی میز اره از پیش در نظر گرفته شده اند:
45،31.6،22.5،15،0 از چپ و 60 درجه از راست.
دکمه تنظیم را در صورت محکم بودن، شل کنید.
اهرم را بکشید و میز اره را تا فرورفتگی دلخواه به چپ یا راست بچرخانید. اهرم تنظیم زاویه فارسی بر را مجدداً رها کنید. اهرم باید کاملاً داخل بریدگی مربوطه جا بیفتد. دکمه تنظیم را دوباره سفت کنید.
تنظیم زاویه های فارسی افقی استاندارد دلخواه
زاویه برش فارسی افقی را میتوان در یک محدوده از زاویه 52 درجه (از چپ) تا زاویه 60 درجه (از راست) تنظیم کرد.
دکمه تنظیم را در صورت محکم بودن، آزاد کنید. اهرم را بکشید و همزمان گیره قفل کننده را فشار دهید تا در شیار مربوط جا بیفتد. اینگونه میز اره، آزادانه حرکت میکند.
میز اره را از محل دکمه تنظیم به سمت چپ یا سمت راست بچرخانید، تا نشانگر زاویه، زاویه برش فارسی افقی موردنظر را نشان بدهد.
دکمه تنظیم را دوباره سفت کنید. جهت باز کردن دوباره اهرم آن را به بالا بکشید. گیره قفل کننده به حالت اولیه خود می پرد و اهرم میتواند دوباره در فرورفتگی جا بیفتد.
نحوه تنظیم زاویه برش فارسی عمودی
برای تضمین انجام برش های دقیق، باید بعد از کاربرد مستمر ابزار برقی، تنظیمات پایه و اولیه ابزار برقی را کنترل نموده و در صورت لزوم تنظیم و اصلاح کنید.
زاویه مورب عمودی را میتوان در یک محدوده از زاویه 47 درجه (از سمت چپ) تا زاویه 47 درجه (از سمت راست) تنظیم کرد.
برای تنظیم دقیق و سریع زاویه های مورب عمودی که اغلب مورد استفاده قرار میگیرند، نگهدارنده هایی برای زاویه های 33.9، 45 ، 47، 0 و 22.5 درجه در نظر گرفته شده اند.
در مورد برش های مورب عمودی و اسستفاده از پین SDS باید قبل از اره کاری، از تنظیم بودن خط کش تعیین کننده عمق سوراخ اطمینان حاصل کنید تا پین SDS هیچگاه نتواند با سطح قطعه کار تماس پیدا کند. این امر از آسیب دیدن پین SDS و یا قطعه کار جلوگیری میکند.
تنظیم کردن دامنه زاویه مورب عمودی چپ
خط کش راهنمای قابل تنظیم طرف چپ را کاملاً به طرف بیرون بکشید. اهرم نگهدارنده را باز کنید.بازوی ابزار روی دستگیره را به سمت چپ حرکت دهید، تا نشانگر زاویه زاویه موربعمودی مورد نظر را نشان دهد.اهرم نگهدارنده را دوباره محکم کنید.
