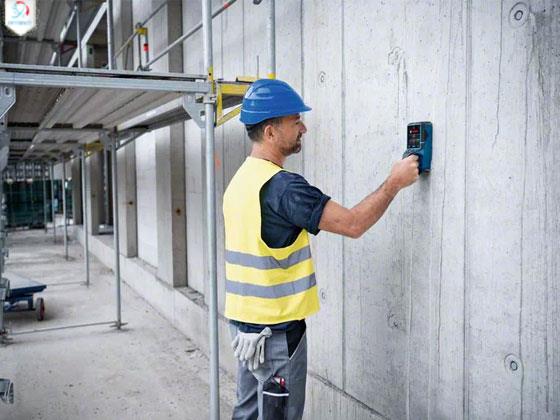

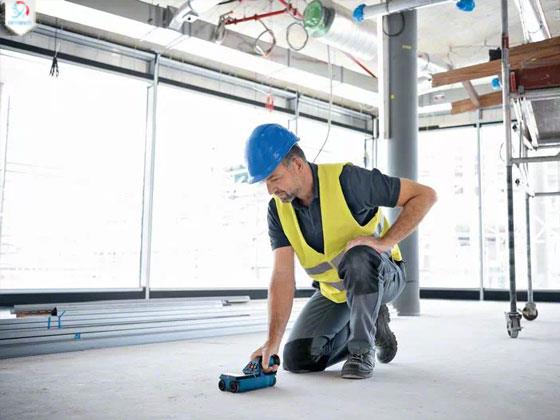

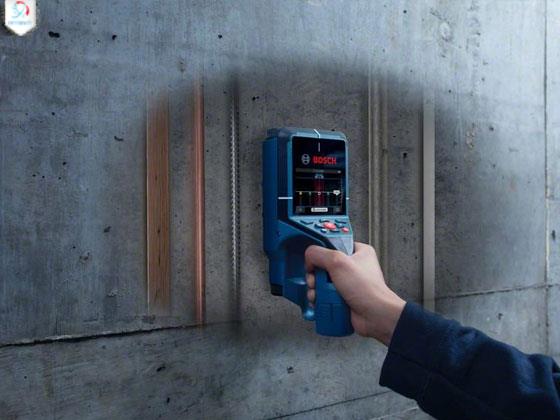

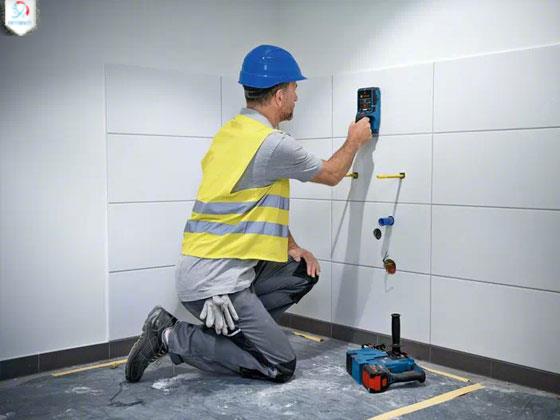

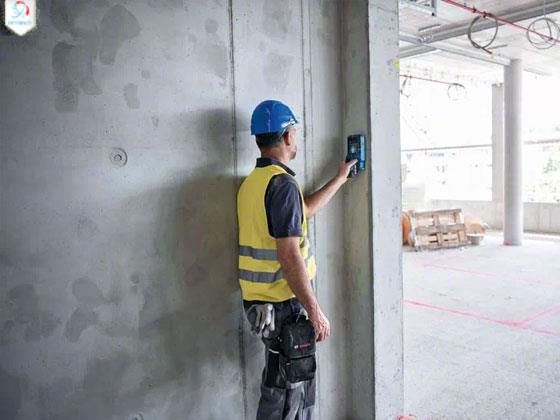

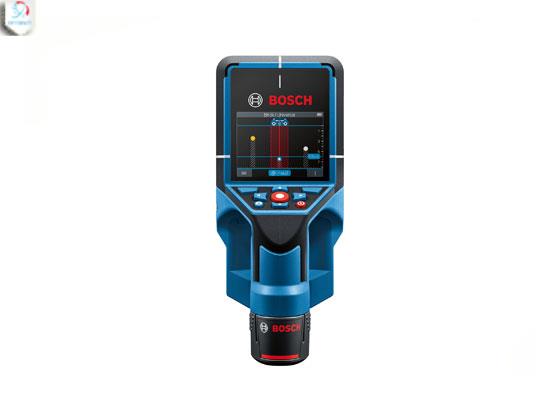

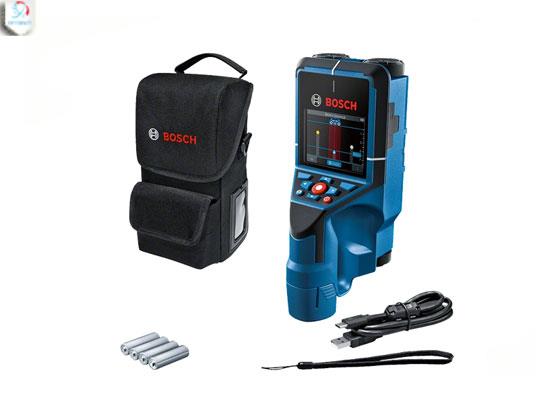

این ابزار اندازه گیری برای جستجوی اشیاء در دیوارها، سقف ها و كف بكار برده می شود. برحسب مواد و وضعیت محدوده زیر کار، می توان اشیاء فلزی، تیرهای چوبی، لوله های پالستیكی، سیم ها و كابل ها را تشخیص داد. ابزار اندازه گیری، مقادیر حد استانداردهای مشخص شده در بیانیه انطباق را در سایت EU برآورده می کند. بیانیه انطباق اتحادیه موجود است. http://eu-doc.bosch.com/ بر این اساس باید در بیمارستان ها، نیروگاه های هسته ای و در نزدیکی فرودگاه ها و ایستگاه های رادیویی سیار، استفاده از ابزار اندازه گیری بررسی شود.

عمق ردیابی در این ابزار فوق‌العاده به صورت زیر میباشد:

• آهن 200 میلیمتر
• مس 200 میلیمتر
• سیم دارای جریان 80میلیمتر
• زیرساخت چوب 60میلیمتر
• فولاد 200میلیمتر

این ابزار برقی برای استفاده در فضای بیرونی و فضای داخلی ساختمان درنظر گرفته شده است.

ابزار اندازه گیری حالات اندازه گیری زیر را دارد:

<object Detection> : برای ردیابی اشیاء در دیوارها، کف‌ها و سقف‌ها.

نحوه عملکرد:

با این ابزار، سطح زیرین محدوده حسگر کنترل می‌شود. اشیائی که متفاوت از جنس دیوار باشند، تشخیص داده می‌شوند.

چنانچه چند جسم روی هم داخل دیوار قرار گرفته داشته باشند، جسمی که به سطح نزدیک تر است در صفحه نمایشگر نشان داده می‌شود.

اشیاء قابل جستجو :

• لوله‌های پلاستیکی (حامل آب، گرمایش از کف و دیوار و غیره با حداقل قطر 10 میلی متر، لوله‌های خالی با حداقل قطر 20 میلی متر در مواد جامد)
• کابل‌های برق(فارغ از اینکه حامل جریان برق هستند یا خیر.
• کابل‌های برق سه فاز (اجاق گاز)
• کابل‌های برقی ضعیف (زنگ، تلفن، شبکه برق، smart home)
• لوله‌ها، میله‌ها و حمال‌های فلزی از هر نوع
• آرماتورهای فولادی
• تیرچه‌های چوبی
• فضاهای خالی

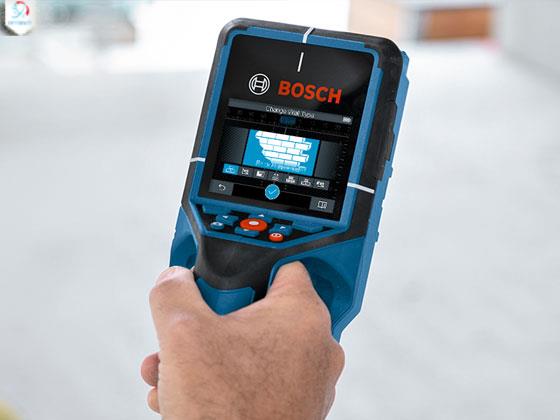

تغییر نوع دیوار

همیشه نوع دیوار مناسب را برای بهترین نتایج اندازه‌گیری ممکن تنظیم کنید. برای این منظور دکمه فلش چپ یا راست را چندبار فشار دهید تا نوع دیوار موردنظر نشان داده شود. دکمه استارت قرمز را فشار دهید تا انتخاب اعمال شود.

حداکثر عمق اندازه گیری اساساً 8 سانتیمتر است. میزان اختلاف این موارد در انواع دیوارها یا نماها به صورت جداگانه توضیح داده می‌شود.

• نوع دیوار brik/universal : برای اغلب کاربردها در ساختار آجری جامد با  مواد همجنس دیگر مناسب است. لوله های پلاستیکی و اشیاء فلزی مانند کابل های برق و کابل های دیگر نشان داده می شوند. حفره های خالی در ساختار آجری یا لوله های پلاستیکی خالی و با قطر کمتر از 2 سانتیمتر نشان داده نمی شوند.
• نوع دیوار Concrete : برای کاربرد در بتن خشک مناسب است. لوله‌های پلاستیکی و اشیاء فلزی مانند کابل های برق و کابل های دیگر نشان داده می‌شوند. لوله‌های پلاستیکی خالی و با قطر کمتر از 2 سانتیمتر احتمالاً نشان داده نمی‌شوند. در صورت انتخاب نوع دیوار می توانید علاوه بر آن حداکثر عمق اندازه گیری بین 8 سانتیمتر و 20 سانتیمتر را تنظیم کنید.
• نوع دیوار Drywall : برای یافتن تیرچه های چوبی، پایه های فلزی و کابل‌های برق و کابل های دیگر در دیوارهای خشک (چوب، تخته گچ و غیره) مناسب است. لوله های پلاستیکی پر و تیرچه های چوبی، همسان نشان داده می‌شوند. لوله های پلاستیکی خالی تشخیص داده نمی شوند.
• نوع دیوار panel Heating : به خصوص برای شناسایی لوله های پلاستیکی حامل آب، لوله های فلزی و آلیاژ فلزی و نیز کابل های برق مناسب است. لوله های پلاستیکی خالی نشان داده نمی شوند.
• نوع دیوار Vertical Coring Brick : به خصوص برای کاربرد در آجرهای سوراخدار عمودی مناسب است. آجرهای سوراخدار عمودی، آجرهایی دارای سوراخ های کوچک زیاد هستند که اغلب به صورت عمودی قرار می گیرند. اشیاء فلزی، کابل های برق و کابل های دیگر مانند لوله های پالستیکی حامل آب نشان داده می شوند. حفره های خالی یا لوله های پالستیکی خالی احتمالاً نشان داده نمی شوند.
• نوع دیوار Horizontal Coring Brick : به خصوص برای کاربرد در آجرهای سوراخدار افقی مناسب است. آجر سوراخدار افقی، آجری با حفره های خالی بزرگ و کم تعداد است که اغلب به صورت افقی قرار می گیرد. اشیاء فلزی، کابل های برق و دیگر کابل ها مانند لوله های  پلاستیکی حامل آب که به صورت تخت قرار گرفته‌اند، تا حداکثر عمق اندازه‌گیری 5 سانتیمتر نشان داده می شوند. حفره های خالی یا لوله های پلاستیکی خالی احتمالاً نشان داده نمی شوند.
• نوع دیوار Early Age Concrete : به خصوص برای کاربرد در بتنی که هنوز بطور کامل سفت و خشک نشده، مناسب است. اشیاء فلزی تا حداکثر عمق اندازه‌گیری 6 سانتیمتر نشان داده می شوند. کابل ها و لوله های پلاستیکی احتمالاً نشان داده نمی‌شوند. تمایز بین کابل های حامل جریان و فاقد جریان امکان پذیر نیست. لطفاً توجه داشته باشید كه بتن برای اینكه کاملاً محکم و خشك شود، به چندین ماه وقت نیاز دارد.

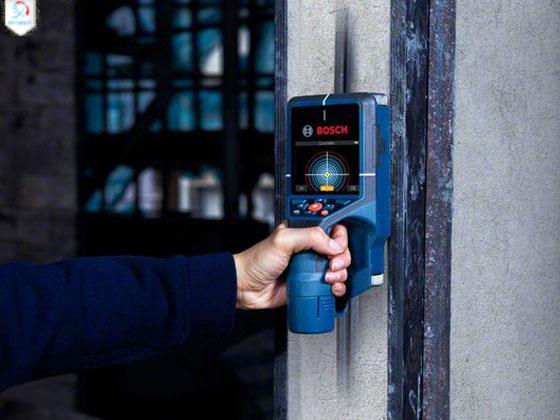

تغییر نما

جهت تغییر نما، دکمه فلش رو به بالا یا رو به پایین را چندبار فشار دهید تا نمای موردنظر نشان داده شود. دکمه استارت قرمز را فشار دهید تا انتخاب اعمال شود.

در Spot View ابتدا اولین نتیجه اندازه‌گیری بدون اینکه ابزار اندازه‌گیری روی سطح زیرین جا به جا شود، نمایش داده می شود. بنابراین به خصوص برای اندازه گیری در گوشه ها یا مکان های باریک مناسب است. حداکثر عمقاندازه‌گیری 6 سانتیمتر است. اشیاء پیدا شده در صورت لزوم با ویژگی ماده، اما بدون محاسبه عمق نشان داده می‌شود. هر زمانی که ممکن بود، باید ابزار اندازه‌گیری را همچنین در <spot view> روی سطح زیرین جابه جا کنید تا بهترین نتایج اندازه‌گیری را به دست آورید. بدون جابه جایی ابزار اندازه‌گیری، به خصوص ردیابی لوله‌های پلاستیکی و تیرچه‌های چوبی محدود می‌شوند.

در object view بهترین نتایج اندازه‌گیری ممکن همچنین حداکثر عمق‌های اندازه‌گیری وجود دارند. اشیاء شناسایی شده بالای مسیر اندازه‌گیری با اطلاعات عمق و در صورت لزوم با ویژگی ماده نشان داده می‌شوند.

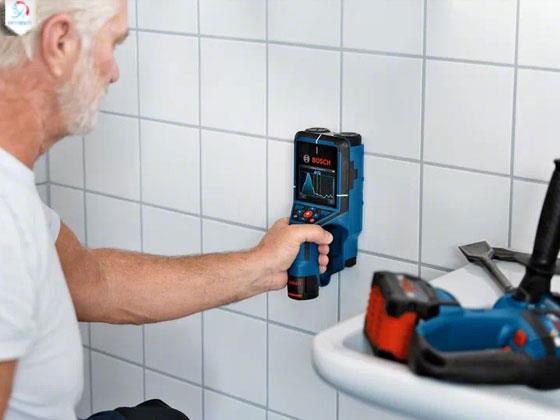

در <signal View 2D> قدرت سیگنال در موقعیت اندازه‌گیری مربوطه در ترکیب با عمق شیء نمایش داده می‌شود. این نما نوعی از object view است. قدرت سیگنال را به جای علائم شیء نشان میدهد. حداکثر قدرت سیگنال، لبه بالایی اشیاء را نشان می‌دهد.

نمای signal view 2D میتواند برای مکان یابی اشیاء قرار گرفته شده با فاصله کم کنار یکدیگر و ارزیابی بهتر ساختارهای پیچیده مواد استفاده شود. همچنین می توان اشیاء ضعیف و اشیایی را که پشت سر هم قرار گرفته اند را تحت شرایط خاص یافت.

در نمای signal view قدرت سیگنال در موقعیت اندازه گیری مربوطه بدون ذکر اطلاعات عمق شیء نمایش داده می‌شود. این نما میتواند برای مکان یابی اشیاء قرار گرفته شده با فاصله کم نار یکدیگر و ارزیابی بهتر ساختارهای پیچیده مواد توسط منحنی سیگنال استفاده شود.

<Leakage Detection> : برای پیدا کردن نشتی‌ها.

در این حالت  اندازه گیری رطوبت نسبی مواد در سطح نمایش داده می‌شود. از این رو برای ردیابی حداکثر رطوبت مواد و نشتی های احتمالی مناسب است. مواد متفاوت در سطح، اشیایی که بطور تخت قرار گرفته اند و اشیاء ناهمگن در سطح زیرین (برای مثال اتصالات) می توانند منجر به ایجاد خطا در نتیجه شوند.

<Distance Measurment> : برای اندازه گیری فاصله‌ها.

در این حالت اندازه گیری می توانید فاصله ها را روی دیوار اندازه گیری کنید. این اندازه گیری فقط در جهت مستقیم مسیر حرکت چرخ ها امکان پذیر است.ابزار اندازه گیری را در نقطه استارت اندازه‌گیری روی دیوار قرار دهید. نقطه مرجع اندازه گیری همیشه راهنمای علامت گذاری بالا است. در صورت لزوم دکمه استارت قرمز را فشار دهید تا مقدار اندازه گیری نمایش داده شده را پاک کنید و اندازه گیری جدید را آغاز کنید.

ابزار اندازه گیری را روی خط مستقیم و با فشاری متعادل در جهت مورد نظر روی دیوار برانید. فاصله تا نقطه شروع بطور مداوم اندازه گیری می شود. مقدار اندازه گیری نمایش داده شده در صفحه نمایشگر متناسب با فاصله تا نقطه شروع در اندازه گیری فعلی است، نه کل مسیر حرکت (مقدار اندازه گیری، هنگام برگشت در جهت نقطه شروع کمتر است). با رجوع به منوی اصلی میتوانید حالت اندازه گیری را تغییر دهید. چنانچه باید یک فاصله دلخواه روی دیوار نمایش داده شود، پس آن را در راهنمای علامت گذاری بالا علامت بزنید.

ذخیره سازی و انتقال نتایج اندازه گیری

در object view عملکرد عکس گرفتن از صفحه وجود دارد.با این کار، میتوانید نتیجه اندازه گیری را به صورت عکس ذخیره کنید تا آن‍ها را مستند کرده یا بعداً تجزیه و تحلیل نمایید.

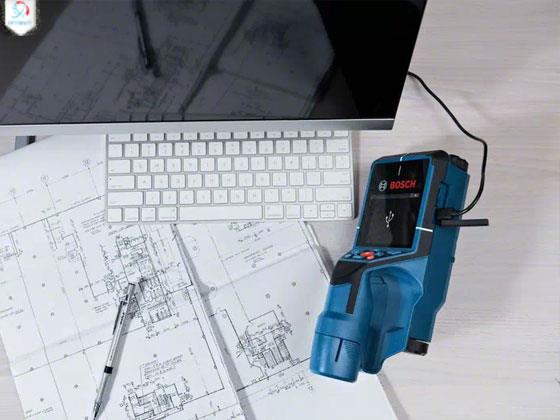

در صورت وجود کارت حافظه جانبی SD، تصاویر در آن ذخیره خواهند شد. در غیراینصورت، تصاویر در حافظه داخلی ابزار اندازه‌گیری ثبت می‌شوند و می‌توان آن‌ها را از طریق رابط کاربری USB Type C منتقل کرد.

گزینه‌های منوی اصلی

• measuring mode : حالت اندازه‌گیری دلخواه را تنظیم کنید.  در حالت Object Detection میتوانید علاوه بر آن ، نوع دیوار مناسب با اندازه‌گیری برنامه‌ریزی شده و نمای نتایج اندازه‌گیری را تعیین کنید.
• device Setting :
• Ruler : خط کش متری را برای حالت اندازه‌گیری object detection و همچنین Leakage Detection روشن یا خاموش کنید. دکمه عملکرد سمت راست را فشار دهید تا خط کش متری روی عدد صفر قرار گیرد.
• depth mode : بین نشانگر object depth و حداکثر مجاز driling depth انتخاب کنید.
• display brightness : درجه روشنایی چراغ صفحه نمایشگر را تنظیم کنید.
• audio signal : سیگنال صوتی را روشن یا خاموش کنید. در صورت روشن بودن سیگنال صوتی، با هر بار فشردن دکمه ها و با هر بار پیدا شدن شئ در محدوده حسگر، یک سیگنال صوتی شنیده می شود.
• Start-up Settings : تنظیماتی که ابزار اندازه‌گیری هنگام روشن شدن، با آن شروع به کار می کند (برای مثال نوع دیوار، نما، خط کش متری) را انتخاب کنید. بین اعمال تنظیمات هنگام آخرین مرتبه خاموش شدن دستگاه و تنظیمات اصلی شخصی سازی شده (مربوط به تنظیمات فعلی در منوی اصلی)، انتخاب کنید.
• switch off after : فاصله زمانی را انتخاب کنید که بعد از آن ابزار اندازه‌گیری، در صورت عدم استفاده، به طور خودکار خاموش شود.
• Measurment Unit : واحد اندازه‌گیری را برای نشانگرهای اندازه‌گیری انتخاب کنید.
